集合住宅・マンション
![CADデータイメージ|住宅・マンション](https://image.jimcdn.com/app/cms/image/transf/dimension=197x1024:format=jpg/path/s5d2016c96a330dd3/image/i9cb19a1cb93dfbae/version/1278937506/cad%E3%83%87%E3%83%BC%E3%82%BF%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8-%E4%BD%8F%E5%AE%85-%E3%83%9E%E3%83%B3%E3%82%B7%E3%83%A7%E3%83%B3.jpg)
集合住宅(マンション)外観模型のCAD図面製作例です。
AutoCADで入力作業を行います。(DWG、DXF形式での納品が可能)高品質の建築模型を目指しつつも、製作しやすいパーツ構成を設計いたします。
スケールやディティールによって、材料(アクリルなど)の厚さを考慮した設計ですのでご安心ください。
タイル目地や階高目地・屋上目地などは、模型の仕様に応じて表現いたします。
手すり・面格子などの金物関係についても、仕様に応じた(アクリル、紙、塩ビ等)データを作成いたします。
窓部品も、仕様に応じた部品製作を行います。各部品と、模型製作用平面データ・立面図データには、それぞれナンバリングを施しますので、 製作用図面を見ながらパーツ番号に沿って組み立てて頂けます。
【建築模型CADデータ|入力例】
建築模型仕様 | 集合住宅・マンション 外観模型【スケール 1/75】 |
使用ソフト | AutoCAD |
納品方式 | CADデータ納品 |
納品ファイル形式 | dwgまたはdxf |

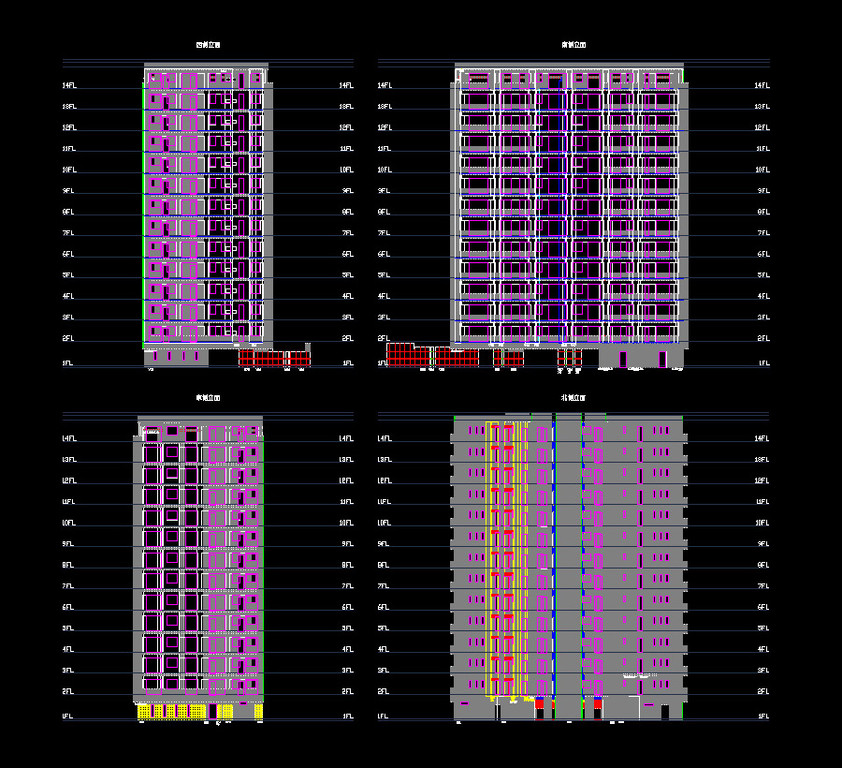

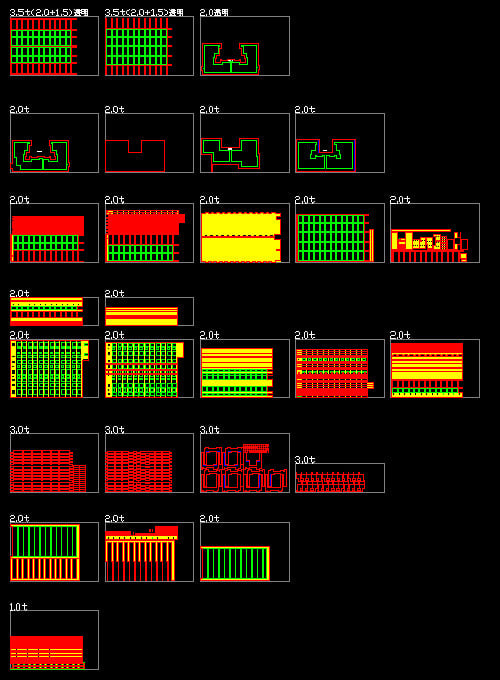

納品データ内容 | レーザー加工用カットデータ、組み立て用図面 |
制作期間(目安) | 10日 |
