公共施設・オフィスビル
![CADデータイメージ|公共施設・オフィスビル](https://image.jimcdn.com/app/cms/image/transf/dimension=197x1024:format=jpg/path/s5d2016c96a330dd3/image/i793f6f726d3aa0c8/version/1278937325/cad%E3%83%87%E3%83%BC%E3%82%BF%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8-%E5%85%AC%E5%85%B1%E6%96%BD%E8%A8%AD-%E3%82%AA%E3%83%95%E3%82%A3%E3%82%B9%E3%83%93%E3%83%AB.jpg)
オフィスビル外観模型のCAD図面製作例です。
AutoCADで入力作業を行います。(DWG、DXF形式での納品が可能)高品質の建築模型を目指しつつも、製作しやすいパーツ構成を設計いたします。
スケールやディティールによって、材料(アクリルなど)の厚さを考慮した設計ですのでご安心ください。
階高目地や外壁目地、屋上目地などは、模型の仕様に応じて表現いたします。
メンテナンスデッキなどの屋上設備についても、仕様に応じたデータを作成いたします。

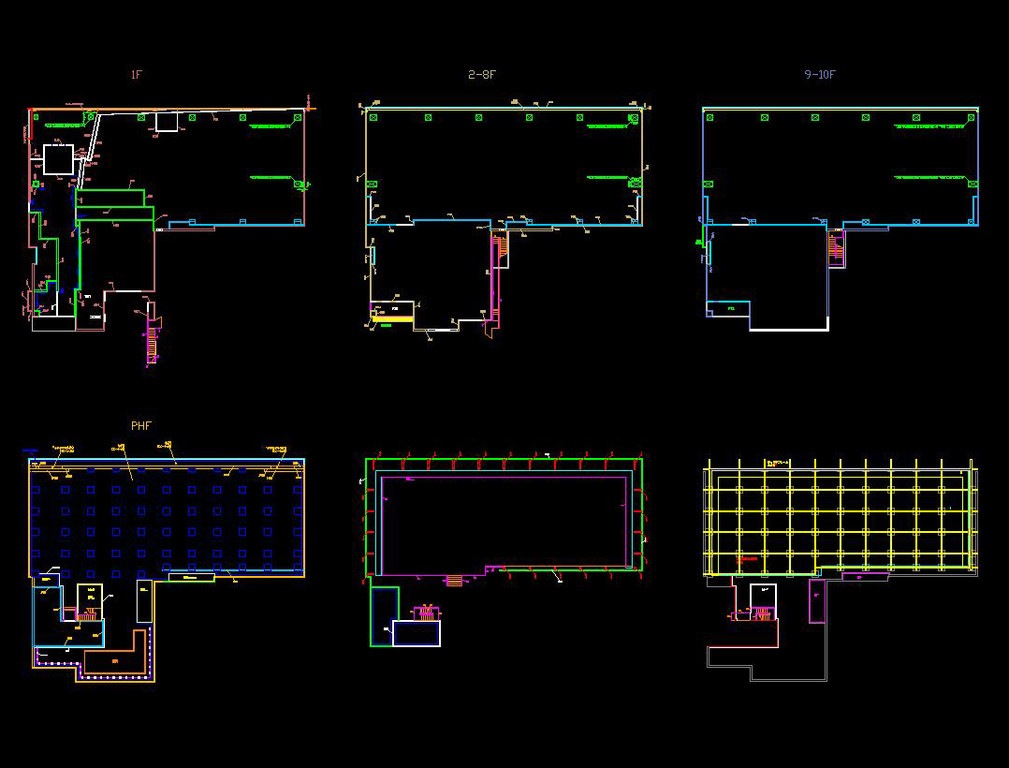

カーテンウォールも、仕様に応じた部品製作を行います。各部品と、模型製作用平面データ・立面図データには、それぞれナンバリングを施しますので、 製作用図面を見ながらパーツ番号に沿って組み立てて頂けます。
【建築模型CADデータ|入力例】
建築模型仕様 | オフィスビル 外観模型【スケール 1/100】 |
使用ソフト | AutoCAD |
納品方式 | CADデータ納品 |
納品ファイル形式 | dwgまたはdxf |

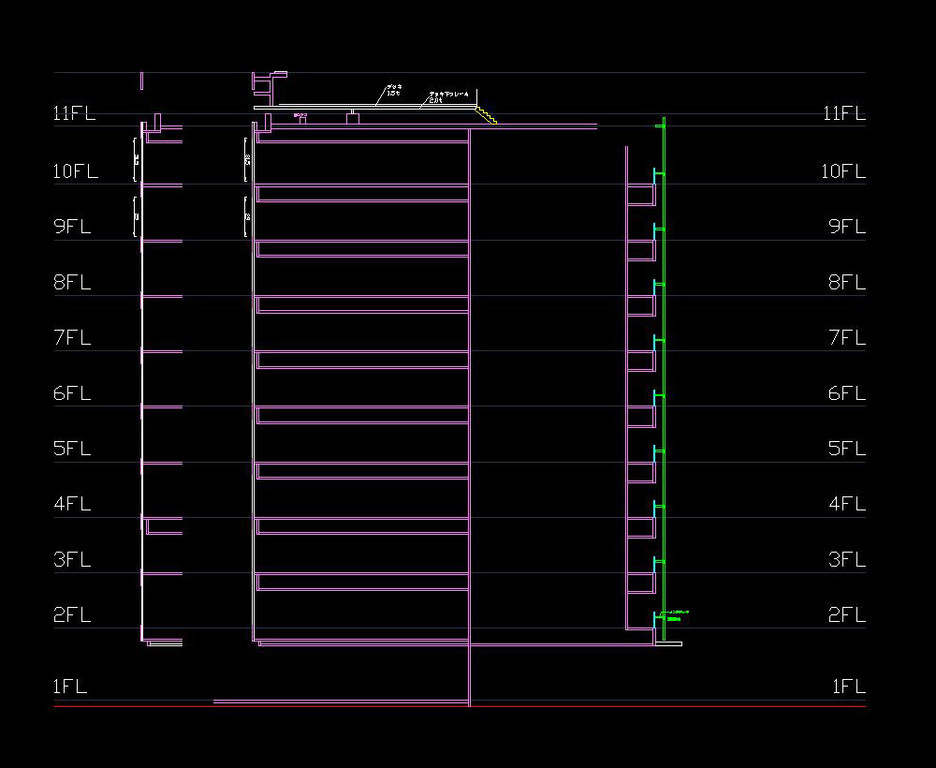

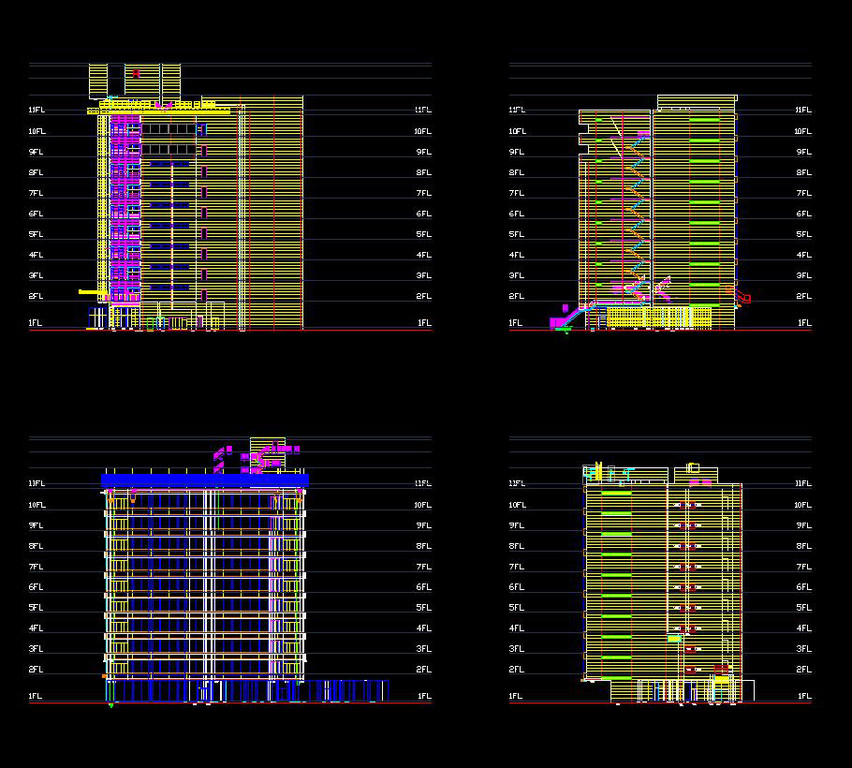

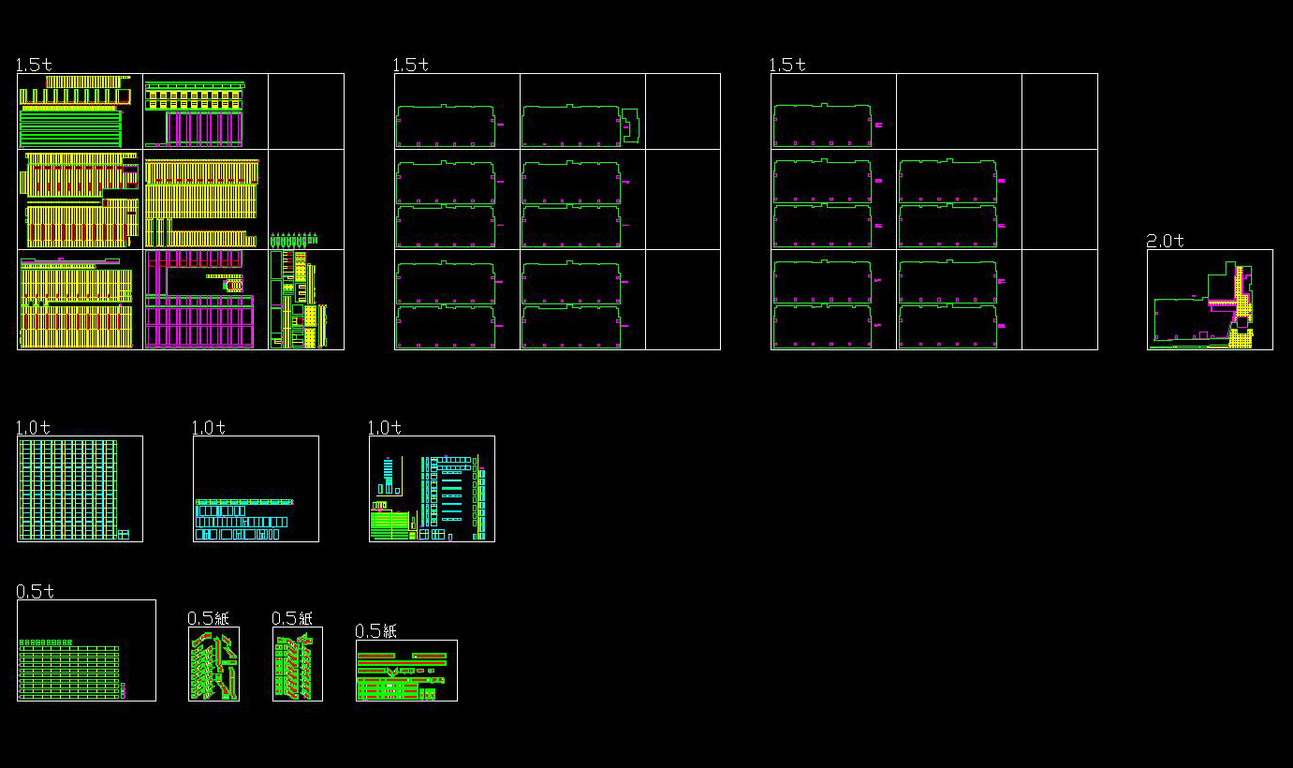

納品データ内容 | レーザー加工用カットデータ、組み立て用図面 |
制作期間(目安) | 8日 |
